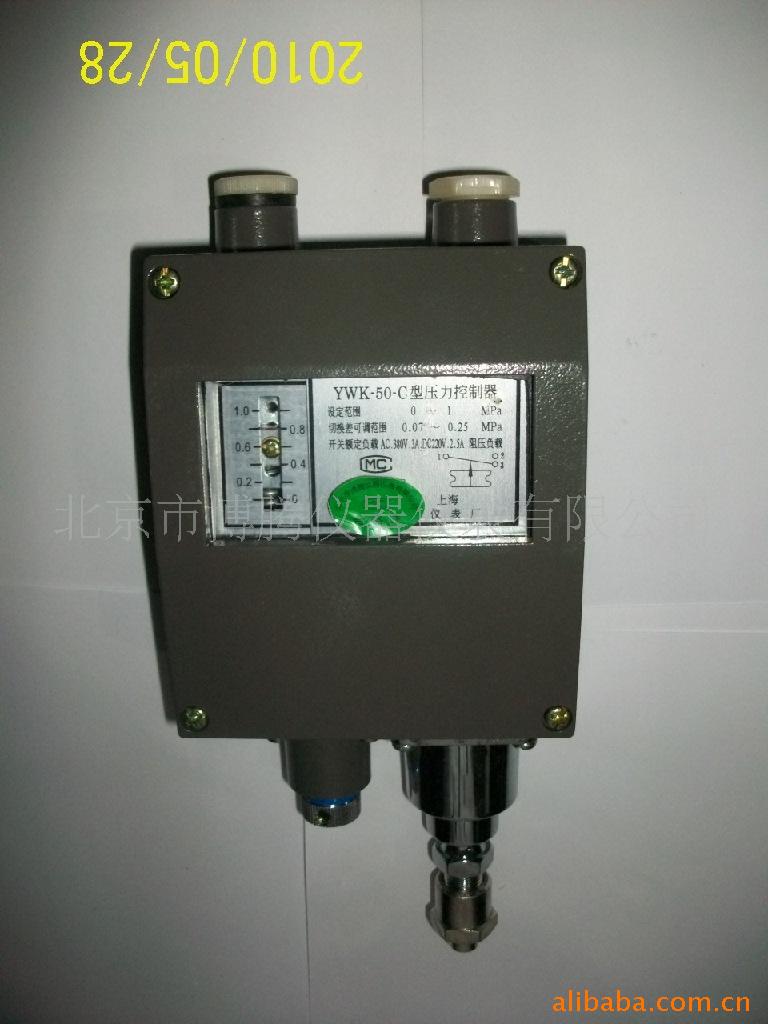

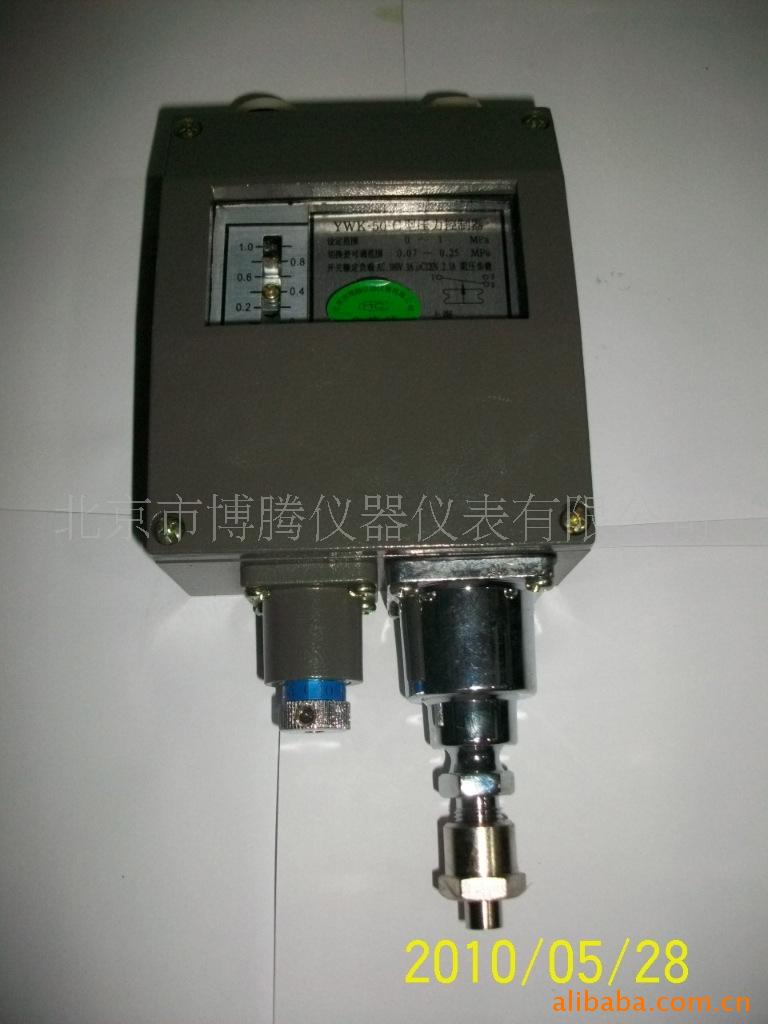

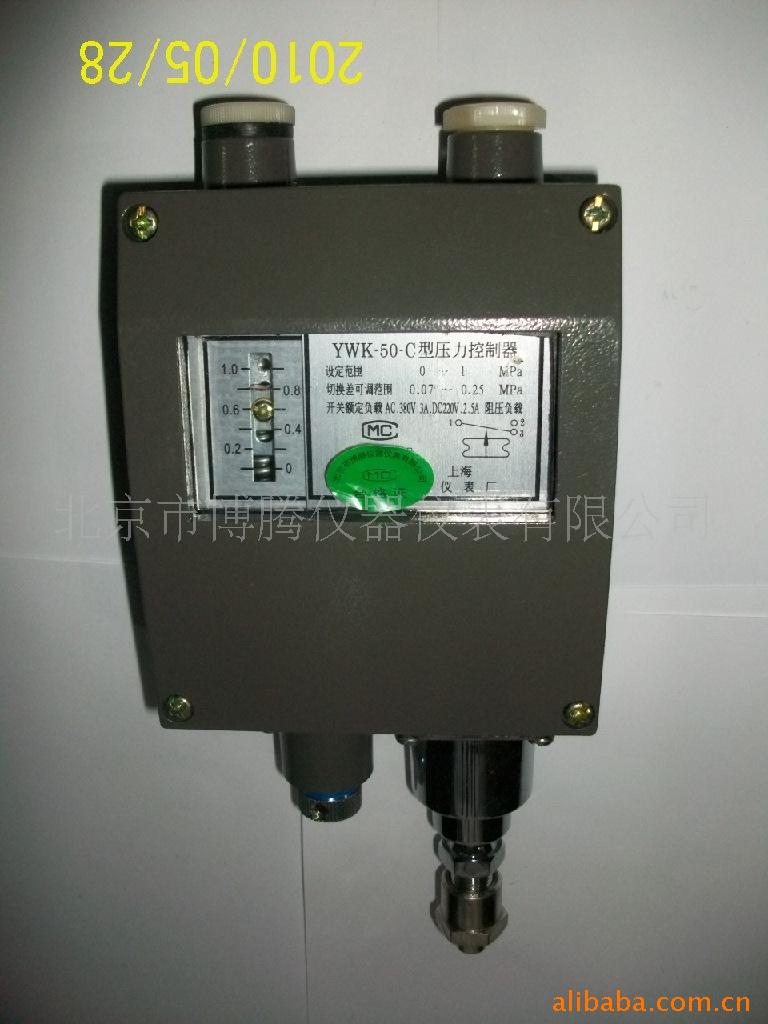

压力控制器使用说明书

 一、用途、本系列控制器分别适用于无爆炸危险的非结晶和非凝固的腐蚀或无腐蚀性 介质的压力进行位式(一位式或两位式）控制。

 二、主要技术参数

    1、型号、压力范围、精度

型  号	类型	压力范围MPA	精度等级（20±5℃时）
			控   制	指 示	设定  （准后）	重复性

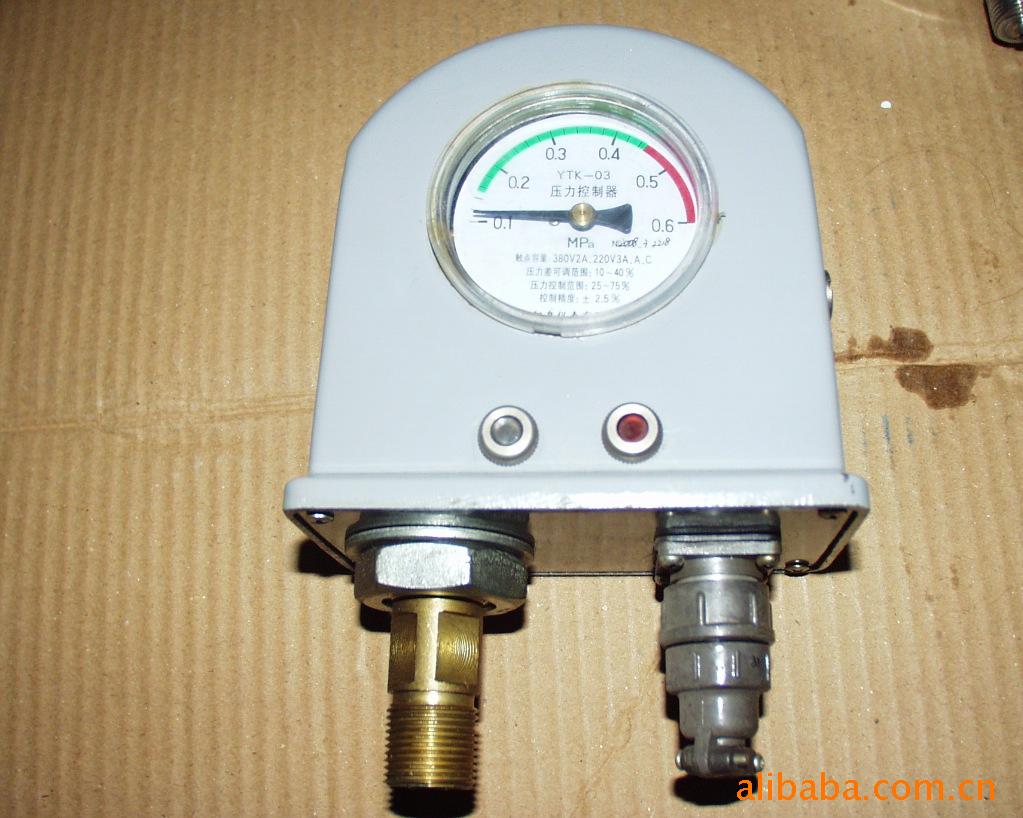

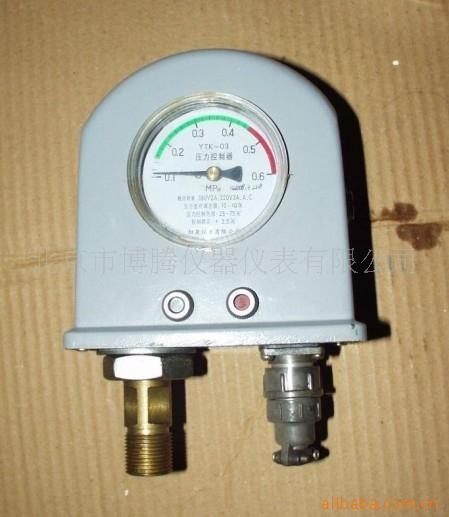

YTK-01 YTK-01S YTK-O2 YTK-O2S YTK-03 YTK03S	普通型     耐酸型     普通型可调    耐酸型可调  普通型可调带指示  耐酸型可调带指示	0-0.25  至 0-0.60	±1.5%		1%以内	1.5%
				±2.5%

              三、使用须知：

              1、控制器在安装使用前须仔细核对型号、规格、并预先设定好所需的压力控制范围。控制范围的设定可按控制器右侧面上标牌指示的部位和旋向用螺丝刀调整，具体方法见第四条。

               2、控制器应垂直安装在震动影响较小的部位。

               3、控制器插件上引线分别与插件焊实，套上绝缘套管，并有明显标记，以便于查对。

               4、控制器接入控制系统后，应检查线路连接是否正确，并进行试运行。

               5、若被测介质粘度较大，压力指示滞后时，可拆去控制器接头上阻尼螺钉。

               6、控制器在使用过程中应保持干燥洁净，并定期进行校验（在正常运行情况下，一般以每隔三个月校验一次为宜）。

               7、控制器经长期运行后，如发现开关失灵，机关磨损或导线老化等现象，应予以检修或更换。检修后应进行绝缘性能测试，即：环境温度5~32℃、相对湿度不大于85%，控制器电路与外壳间：①绝缘电阻：不小于20Ω；②绝缘强度：50Hz正弦交流电KV，历时一分钟耐压试验不击穿。

                四、压力设定：

                1、压力设定需在校验去上比对标准器进行。

                2、将控制器和所需精密压力表连接在校验器上，然后在控制器插头①、③上按接线图供220v交流电，此时控制器下线指示灯（白）亮。

                3、用压力校验器给压，使精密压力表指针指在控制器使用上限压力值时。

                4、用螺丝刀顺时旋转控制器右侧面上螺钉，打开调整孔，在“压力设定”孔用螺丝刀设定使用上限（仪表出厂时，控制器上限设定在满量程的50%处），当你所需上限小于量程的50%时，顺时针调整“螺钉：当你所需大于量程的50%时，逆时针调整“压力设定”螺钉。根据使用上限，反复调整螺钉，使上限指示灯（红）刚亮为止，上限设定完毕。

               5、将压力校验器降压、使精密压力表指针指在实际需要的下限压力值上。

               6、在“压力差”孔用螺丝刀设定使用下限，设定下限=设定上限-上下限压力之差。顺时针调整“压力差”螺钉，压力差增大;逆时针调整“压力差”螺钉，压力差减小。根据使用下限，调整此螺钉，使下限指示灯(白）刚亮为止，下限设定完毕。

               7、重复第3条，观察控制器上限指示灯是否正好亮；重复第5条，观察控制器下限指示灯是否正好亮，通过观察指示灯状态来判断压力设定是否准确，如不准确需重复第3-7条。

              8、调整完毕，关闭设定孔。
